Wintersteiger- 폴리 맨






스키 / 보드 의 베이스 파임 또는 손상이 된 상태일 경우

필라멘트를 녹여내어 순간적으로 굳혀 메우는 베이스 수리용 전문점 장비 입니다.



이번작업은 서울 에서 유명한 수리실을 운영하는곳에서 수리및 개조를 의뢰하여 작업하여습니다.

스키&스노우보드 전문점 장비 전문 수리샵 스포츠라인 입니다




Wintersteiger의 피텍스 건 구형 모델은

단순 작동 On / Off 기능이 전부이며,

온도 조절에 대한 별도 컨트롤러가 없습니다.

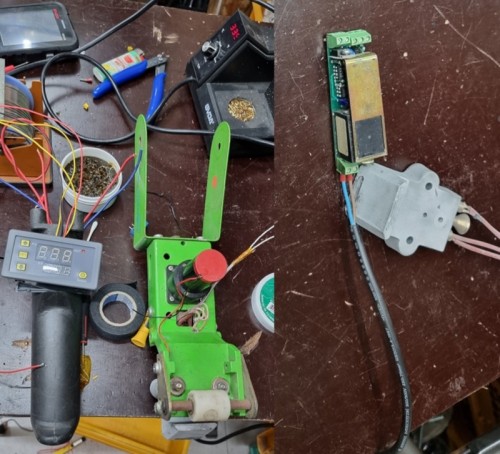

아래사진은 처음입고시 고장 진단을 위한 분해 사진 입니다.

고장 부위는 온도센서 단선 DC전압 다이오드파손 히팅 카트릿지 단선등.







이번 작업은



- 전원 스위치 ON/OFF

- 필라멘트 공급 스위치

- 디지털온도 조절 컨트롤러(0~500℃)

-DC 컨트롤러 설계제작

- 필라멘트 카세트 롤러 튜닝



으로 작업이 진행 되었습니다.

기존 Wintersteiger  Polyman Base 피텍스 건은 온도조절이 안되어 불편하던것을 다양한 필라멘트와



온도 조절 센서 디스플레이 컨트롤러를  220V에 맞도록 회로 설정을 변경 하였습니다.

작업시 최대한 간섭과 방해가 안되는 위치에 부착(고정) 했습니다.




컨트롤러 설치.




전원은 좌측에서 별도 컨트롤이 되는 램프식 스위치로 변경 하였습니다.

2.전원버튼 (오프).jpg3.전원_버튼__온_-removebg-preview.png






 컨트롤러 디스플레이에 전원이 들어온 다음 SET 버튼을 통해 원하는 온도까지 설정 셋팅을 하면

장비의 현재 온도와 설정된 온도의 상태를 바로 확인 가능 해졌습니다.







 손잡이 우측 (컨트롤러 하단부)  필라멘트공급 스위치를 설치 .

6.작동 스위치 off.jpg

















정상 작동  테스트.

[온도 설정 및 컨트롤러 동작  /  필라멘트 출력 ]
